Vòng bi chống quay ngược (Blackstop cam clutch)

Trang chủ|Sản phẩm|Vòng bi chống quay ngược (Blackstop cam clutch)

Vòng bi chống quay ngược (Blackstop cam clutch)

Complete Freewheels BM … X

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Toàn bộ Freewheels BM & hellip; X là bong bóng kín

freewheels với ổ bi và lực nâng

X. Chúng được cung cấp đầy dầu và sẵn sàng cho

cài đặt.

Sự nâng lên khỏi tia X đảm bảo bánh xe tự do không bị mài mòn-

hoạt động khi vòng trong quay ở

tốc độ cao.

Các viên ngọc tự do BM & hellip; X được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

cho các ứng dụng có tốc độ cao tự do

hoạt động và khi được sử dụng như ly hợp chạy quá mức

với hoạt động lái xe tốc độ thấp.

Mô-men xoắn danh định lên đến 42 500 Nm.

Lỗ khoan lên đến 150 mm.

Ví dụ ứng dụng

Toàn bộ Freewheel BM 60 SX như một điểm tựa lưng, được bố trí ở cuối trục trung gian của hộp số thúc. Bánh lái tự do được sử dụng mà không có vòng đệm hướng tâm ở mỗi bên và được bôi trơn bằng dầu hộp số. Một chốt giữ hướng tâm tham gia vào rãnh then của vòng ngoài. Mômen quay ngược được hỗ trợ bởi chốt giữ trong vỏ cố định. Bằng cách tháo chốt giữ hướng tâm, việc lắp đặt có thể được xoay theo cả hai hướng để tiến hành công việc bảo trì. Với tốc độ trục cao trong hoạt động bình thường (hoạt động tự do), loại có trục nâng X được sử dụng; các vòi xịt hoạt động trong hoạt động quay tự do mà không cần tiếp xúc và do đó không bị mài mòn.

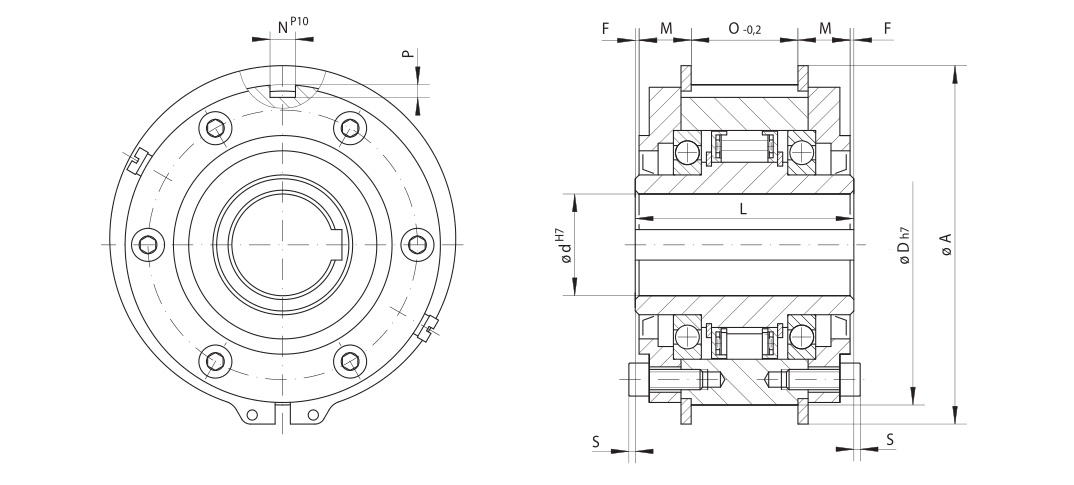

Freewheel Size	Type	Nominal t orque M_N Nm	Sprag lift-off at inner ring speed min^-1	Max. speed Inner ring freewheels/ overruns min^-1	Outer ring drives min^-1	mm	Bore d Standard mm mm		max. mm	A mm	D mm	F mm	L mm	M mm	N mm	O mm	P mm	S mm	Weight kg
BM 20	DX	420	750	1 700	300	30			30	121	105	0,75	77	20,25	8	35	4,0	2,5	3,8
BM 25	DX	700	700	1 600	280	35	40		40	144	125	0,75	93	22,25	10	47	5,0	2,5	6,6
BM 30	DX	1 250	630	1 600	252	45	50		50	171	150	0,75	102	24,25	12	52	5,0	4,0	10,3
BM 40	SX	1 900	430	1 500	172	45	55	60	60	202	180	0,75	116	25,25	16	64	6,0	6,5	17,4
BM 45	SX	2 300	400	1 500	160	55	65	70	70	218	195	1,25	130	24,75	20	78	7,5	8,5	22,4
BM 52	SX	5 600	320	1 500	128	65	75	80	80	237	215	1,75	150	33,75	25	79	9,0	8,5	31,1
BM 55	SX	7 700	320	1 250	128	75	85	90	90	267	245	1,75	170	35,25	25	96	9,0	6,5	45,6
BM 60	SX	14 500	250	1 100	100	85	95	100	105	314	290	1,75	206	40,25	28	122	10,0	6,5	78,2
BM 70	SX	21 000	240	1 000	96	120			120	350	320	1,25	215	44,75	28	123	10,0	9,0	93,4
BM 100	UX	42 500	210	750	84	150			150	450	410	3,75	276	56,25	36	156	12,0	11,5	198,4

Mômen truyền lớn nhất bằng 2 lần mômen danh nghĩa quy định. Xem trang 14 để xác định mômen lựa chọn.

Keyway theo DIN 6885, trang 1 & bull; Dung sai chiều rộng rãnh then JS10.

Mounting
The customer attachment part is connected via
a keyway connection with the outer ring. The
customer must provide the key required for as-
sembling the attachment part.
The tolerance of the shaft must be ISO h6 or j6
and the tolerance of the pilot diameter D of the
attachment part must be ISO H7 or J7.

Example for ordering
Freewheel size BM 55, type with sprag lift-off X
and 90 mm bore:
• BM 55 SX, d = 90 mm
